空气悬浮风机的工作原理

来源: 时间:2025-05-14 08:52:08 浏览次数:

空气悬浮风机通过‌气体动压悬浮‌技术实现非接触运行,叶轮由永磁电机直驱(转速2万~20万rpm),在转子与箔片轴承间形成微米级气膜(0.5~20μm),利用高速气体压缩产生的动压效应自稳定悬浮,摩擦损耗不足传统机械的10%。启动时短暂接触辅助轴承,转速超5000rpm后进入全悬浮状态。 ‌核心设计‌包含: ‌叶轮组件‌:航空级铝/钛合金三维叶片,气动效率>92%; ‌智能控制‌:传感器实时监测振动(±0.1mV/g)、温度(±0.5℃),PID算法精准调速(±0.1%); ‌箔片轴承‌:弹性结构自适应负载,轴向推力500~3000N,气膜刚度达10^6~10^7 N/m。 ‌优势显著‌: 能效提升30%,综合效率>65%; 免润滑维护,寿命超10万小时(约11年); 运行噪音≤75dB,无油污排放。 ‌应用场景‌覆盖污水处理(曝气效率+40%)、电子洁净车间(ISO 5级)、生物制药等领域,适配中低功率(≤400kW)需求。相较磁悬浮技术,其气膜维持能耗仅占轴功率3%~5%,成本更低(低15%~20%),以非接触、长寿命特性成为工业节能升级的核心方案。

空气悬浮风机的工作原理基于‌气体动压悬浮‌和‌高速动力传递‌两大核心机制,通过非接触式支撑实现高效节能运行。以下是分步详细解析:


1. 气膜悬浮形成机制

(1)动压效应产生

  • 高速旋转‌:电机驱动叶轮以‌20,000~200,000 rpm‌超高速旋转(传统风机仅‌1,500~3,000 rpm‌)。
  • 楔形间隙设计‌:转子与弹性箔片轴承之间形成‌楔形间隙‌(前端窄、后端宽),旋转时气体被高速带入间隙。
  • 气体压缩增压‌:气体在楔形空间内受离心挤压,形成‌微米级高压气膜‌(厚度0.5~20μm,气压可达常压的3~5倍),产生足够支撑力抵消转子重量。

(2)非接触悬浮维持

  • 自稳定特性‌:气膜具有自适应刚度,转子偏移时气膜压力梯度自动调整,恢复平衡位置。
  • 零机械摩擦‌:悬浮状态下转子与轴承完全脱离接触,摩擦损耗仅为传统滚珠轴承的‌5%~10%‌。
  • 启动阶段接触‌:低转速时需辅助轴承短暂支撑(<10%运行时间),达到临界转速(约5,000 rpm)后进入全悬浮状态。

2. 动力传递系统

(1)超高速电机驱动

  • 永磁无刷直流电机‌:采用稀土永磁体(如钕铁硼),磁场强度高,效率达‌97%‌。
  • 直联结构‌:叶轮与电机轴直接连接,取消齿轮箱,传动损耗趋近于零。
  • 变频调速‌:通过IGBT逆变器实现‌0~100%无级变速‌,响应时间<50ms。

(2)叶轮气动设计

  • 三维扭曲叶片‌:航空级铝材(如AL7075)经5轴CNC加工,叶片型线符合NACA翼型曲线,气动效率>92%。
  • 离心压缩原理‌:高速叶轮将空气径向甩出,动能转化为压力能,出口压力可达‌1.5 bar(单级)‌或更高。

3. 闭环控制保障

(1)实时监测系统

  • 传感器网络‌:
    • 振动监测:压电加速度计,灵敏度±0.1 mV/g
    • 温度监测:红外热成像+PT100铂电阻,精度±0.5℃
    • 气压监测:MEMS压阻传感器,量程0~2 bar

(2)智能反馈控制

  • PID算法‌:根据监测数据动态调节电机转速,维持气膜稳定性(控制精度±0.1%)。
  • 故障自诊断‌:可识别30+种异常状态(如气膜破裂、过载等),触发紧急降速保护。

4. 能量传递路径

电能输入 ↓ 永磁电机 → 高速旋转动能(20krpm+) ↓ 叶轮压缩空气 → 气体压力能 ↓ 气膜悬浮(耗能3%~5%) + 流体输出(效率65%+)

关键参数示例

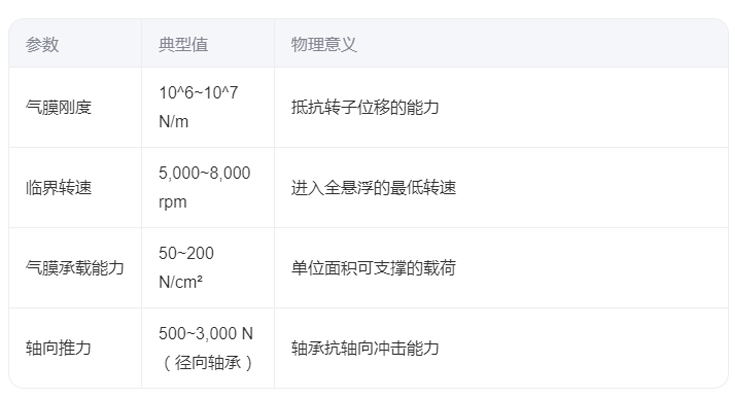

空气悬浮风机参数表


与机械轴承对比

  • 损耗降低‌:无润滑油摩擦、无齿轮箱损耗,综合能效提升30%+
  • 寿命延长‌:无接触磨损使MTBF(平均无故障时间)达80,000小时
  • 精度提升‌:径向跳动<10μm,仅为传统轴承的1/5

斯迈德认为:通过上述原理,空气悬浮风机实现了‌高效节能、免维护、长寿命‌的突破,成为流体机械领域颠覆性技术。
